ST系列A4962产品信息
1、简述
A4962是一款三相无传感器无刷直流（BLDC）与外部互补P通道一起使用的电机控制器和N沟道功率MOSFET，是专门设计的用于汽车应用。
A4962可用作独立控制器直接与电子控制单元（ECU）通信，或者，它也可以用在一个紧密耦合的系统中微控制器（MCU）。
电机采用块换向（梯形驱动）驱动确定相位换向时，无需独立的位置传感器，通过监测电机反电动势（反电动势）。无传感器启动方案允许A4962
可在各种电机和负载组合上运行。
专用电路允许A4962在广泛的工作范围内工作
电机转速，从低于100 rpm到超过30000rpm，
取决于电源电压和电机容量。
有几种操作模式可用，包括占空比（电压）控制、电流（扭矩限制）控制和闭环速度控制。操作模式和控制参数可以是通过SPI兼容串行接口进行更改。
电机运行由可编程PWM输入控制可用于定义电机运行状态并提供所选操作模式的比例输入。
集成诊断提供欠压指示，温度过高，电桥故障，可保护
大多数短路条件下的电源开关。缺点由一个可使用的单开漏输出指示将PWM输入拉低。
A4962采用小型热增强型20针，TSSOP，带外露热垫。
2、特性
三相无传感器无刷直流电机控制FET驱动器
•逻辑电平P-N门驱动（P高压侧，N低压侧）
•4.2至50 V电源范围
•简单的块换向，实现 扭矩
•无传感器（反电动势感应）启动和换向
•可编程操作模式：
□ 综合速度控制
□ PWM占空比控制
□ 电流模式控制
•交叉传导预防
•宽速度范围能力
•峰值电流限制
•单个低频PWM控制输入
•单开漏故障输出
•SPI兼容接口，提供：
□ 配置和控制
□ 可编程死区时间
□ 可编程相位超前
□ 详细诊断报告
3、应用
•汽车燃油、机油和尿素泵
•汽车风扇和鼓风机

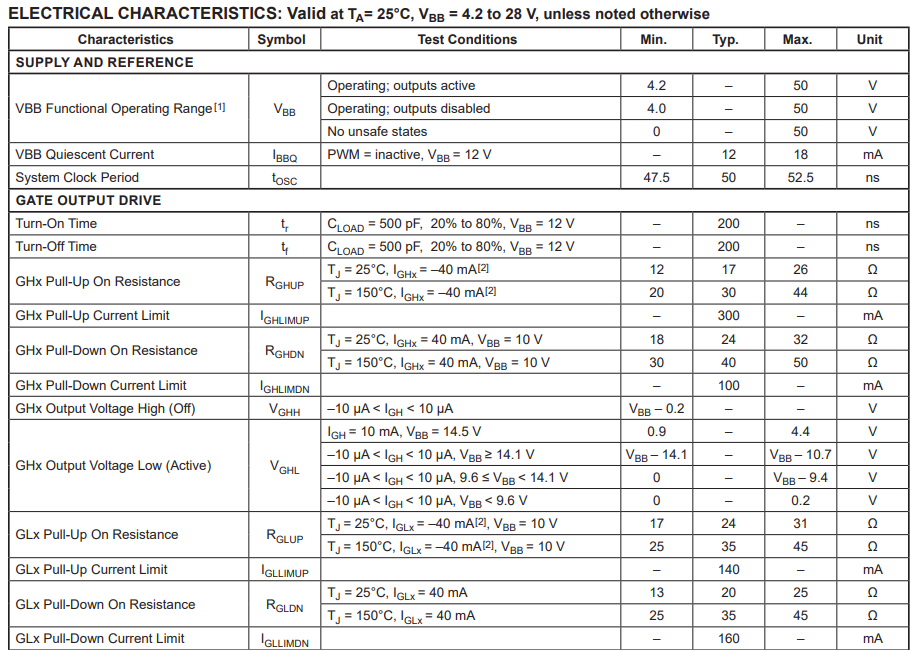

4、电气特性
