ST系列-MR110xA产品信息
1、概述
ATWILC3000-MR110xA模块是一个IEEE 802.11 b/g/n射频/基带/介质访问控制（MAC）链路控制器和蓝牙5.0兼容模块（1），针对低功耗移动应用进行了优化。本模块支持
单流1x1 IEEE 802.11n模式提供高达72 Mbps的物理层速率。ATWILC3000-MR110xA模块当集成功率放大器（PA）、低噪声放大器（LNA）、发射/接收时，具有较小的形状因数
交换机和电源管理。ATWILC3000-MR110CA集成了芯片天线，而ATWILC3000-MR110UA增加了一个micro-co-ax（u.FL）连接器，用于连接外部天线。这个模块提供非常低的成本
功耗，同时提供高性能。此模块包含所需的所有电路包括26 MHz晶体、PMU电路和芯片天线或micro-co-ax（u.FL）射频连接器。这个
ATWILC3000-MR110xA模块要求32.768 kHz时钟用于睡眠操作。ATWILC3000-MR110xA模块采用高度优化的IEEE 802.11蓝牙共存协议和
提供串行外围接口（SPI）和安全数字输入输出（SDIO），用于与主机接口控制器。
2、特性
IEEE 802.11：
•IEEE 802.11 b/g/n RF/PHY/MAC SOC
•IEEE 802.11 b/g/n（1x1），物理层速率高达72 Mbps
•2.4 GHz ISM频段的单一空间流
•集成PA和T/R开关
•集成芯片天线或u.FL micro co-ax连接器，用于连接外部天线
•通过 的PHY信号处理实现卓越的灵敏度和范围
•高级均衡和信道估计
•高级载波和定时同步
•Wi-Fi Direct®和软AP支持
•支持IEEE 802.11 WEP、WPA、WPA2和WPA2企业安全
•通过硬件加速的两级A-MSDU/A-MPDU帧聚合和块确认
•片上内存管理引擎，减少主机负载
•SPI和SDIO主机接口
•操作条件：–输入/输出工作电压（VDDIO）：1.62V至3.6V；–DC/DC转换器（VBAT）电源：2.5V至4.2V；–工作温度：−40°C至+85°C
•通过Wi-Fi Alliance®连接和优化认证：©2020 Microchip Technology Inc.数据表DS70005327B第1页；–ID:WFA72428
蓝牙：
•蓝牙5.0（基本速率、增强数据速率和蓝牙低能耗）（1）
•跳频
•通过高速UART的主机控制接口（HCI）
•集成PA和T/R开关
•卓越的灵敏度和范围
•蓝牙SIG 5.0认证：–声明ID:D039158；

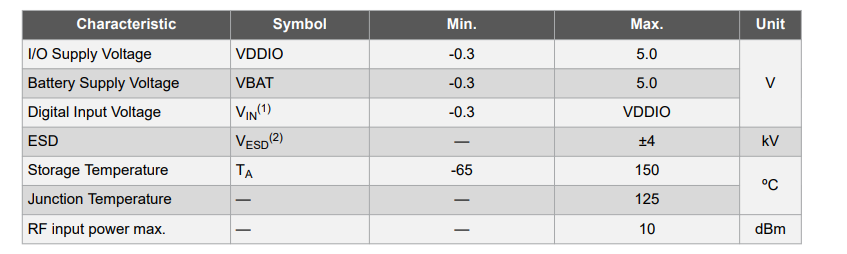

3、电气特性
