ST产品ST16F152

型号︰ST16F152
品牌︰ST
原产地︰美国
单价︰CNY ¥ 5 / 件
最少订量︰1000 件

 共有 12 相关信息
上一个89101112

产品描述

ST产品ST16F152

ST16F152微控制器系列有8/14/16/20/28/40/44针封装,用于成本敏感型传感器和传感器实时控制应用。ST16F152系列的简化功能集包括10位模拟到数字转换转换器(ADC)、外围引脚选择(PPS)、数字通信外围设备、定时器和波形发生器。该微控制器系列还提供内存功能,如支持的内存访问分区(MAP)数据保护和引导加载程序应用程序中的用户,以及存储固定电压的设备信息区(DIA)参考(FVR)偏移值有助于提高ADC精度

ST16F152族类型

表1。 此数据表中包含的设备

笔记:

1.总I/O计数包括一个仅为输入的引脚(MCLR)。

2.定时器0可以配置为8位或16位定时器。

核心特征

•C编译器优化的RISC体系结构

•运行速度:

–DC–32 MHz时钟输入

–最小指令时间为125纳秒

•16级深硬件堆栈

•低电流上电复位(POR)

•可配置通电定时器(PWRT)

•棕色输出复位(BOR)

•看门狗定时器(WDT)

记忆

•高达28 KB的程序闪存

•高达2 KB的数据SRAM内存

•内存访问分区(MAP):程序闪存可分为:

–应用程序块

–启动块

–存储区闪存(SAF)块

•可编程代码保护和写保护

•设备信息区(DIA)存储:

–固定电压参考(FVR)测量数据

–微芯片 标识符

•设备特性区(DCI)存储:

ST16F15213/14/23/24/43/44

ST.初步数据表DS40002195B第2页

–编程/擦除行大小

–Pin计数详细信息

•直接、间接和相对寻址模式

运行特性

•工作电压范围:

–1.8V至5.5V

•温度范围:

–工业:-40°C至85°C

–延长至-40°C至125°C

节能功能

•睡眠:

–降低设备功耗

–在执行ADC转换时降低系统电气噪声

•低功耗模式功能:

–睡眠:

•3V/25°C时<900 nA的典型值(WDT启用)

•3V/25°C时<600 nA的典型值(WDT禁用)

–工作电流:

•32 kHz、3V/25°C时的典型48µA

•在4 MHz、5 V/25°C时,典型电流小于1 mA

数字外围设备

•两个捕获/比较/PWM(CCP)模块:

–捕获/比较模式的16位分辨率

–PWM模式的10位分辨率

•两个脉冲宽度调制器(PWM):

–10位分辨率

–独立脉冲输出

•一个可配置的8/16位定时器(TMR0)

•一个带闸门控制的16位定时器(TMR1)

•一个8位定时器(TMR2)和硬件限制定时器(HLT)

•一个增强型通用同步异步收发两用机(EUSART):

–RS-232、RS-485、LIN兼容

–启动时自动唤醒

•一个主同步串行端口(MSSP):

–串行外围接口(SPI)模式

•从机选择同步

–内部集成电路(I2C)模式

•7/10位寻址模式

•外围引脚选择(PPS):

–启用数字I/O的引脚映射

•设备I/O端口功能:

– 35个I/O引脚

–1个仅输入引脚

PIC16F15213/14/23/24/43/44

–单个I/O方向、开漏、输入阈值、转换速率和弱上拉控制

–所有引脚上的更改中断(IOC)

–一个外部中断引脚

模拟外围设备

•模数转换器(ADC):

–10位分辨率

– 28个外部输入通道

–两个内部输入通道

–内部ADC振荡器(ADCRC)

–在睡眠中操作

–可选自动转换触发源

•固定参考电压(FVR):

–可选的1.024V、2.048V和4.096V输出电平

–内部连接至ADC

时钟结构

•高精度内部振荡器块(HFC):

–高达32 MHz的可选频率

-校准时为±2%

•内部31 kHz振荡器(LFC)

•外部高频时钟输入:

–两种外部时钟(EC)电源模式

编程/调试功能

•电路内串行编程™ (ICSP)™) 通过两个引脚

•电路内调试(ICD),通过两个引脚设置一个断点

•在Chi上集成调试

方框图

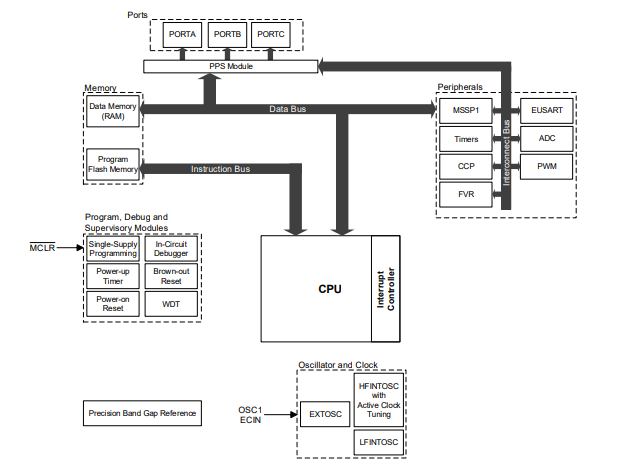

图1。 PIC16F15213/14/23/24/43/44方框图

基本连接要求

开始使用PIC16F152系列8位微控制器需要注意一组最小的设备引脚

继续开发前的连接。

必须始终连接以下针脚:

•所有VDD和VSS引脚(见“电源引脚”)

•MCLR引脚(见“主清除(MCLR)引脚”)

如果在终端应用中使用这些引脚,则必须连接这些引脚:

•用于电路内串行编程的PGC/PGD引脚™

(ICSP)™

)和调试目的(参见“电路内串行

编程(ICSP)引脚)

•使用外部时钟源时的CLKIN引脚。

此外,可能需要以下内容:

•VREF+/VREF-在实现模拟模块的外部电压参考时使用引脚

下图显示了建议的最小连接。

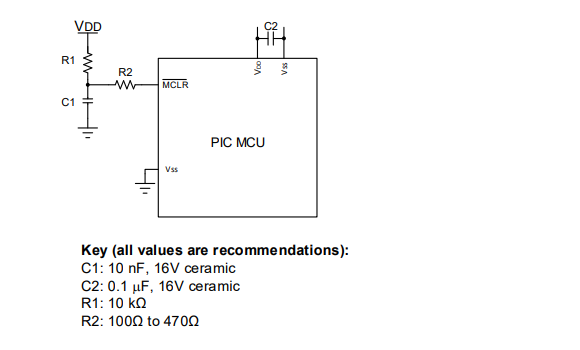

图4-1。 建议的最小连接数
